灌装产线HMI触摸屏曲线电子报告-有效替代传统纸质记录仪,辅助故障分析


传统纸质记录仪存在色带出问题,打印卡纸等诸多问题,且需要人工维护,追溯数据困难。
HMI触摸屏曲线电子报告-可有效替代传统纸质记录仪。

系统演示视频,电脑用户请点击右下角全屏图标获得最佳观看体验;手机用户请切换到横屏观看

一、架构简单

只需在一般区(无需进入洁净区域)插入一根网线到设备交换机上即可完成,无需任何额外设置和改动。
因此无需高昂投入。性价比高。
选项:支持连接普通网络打印机,打印报告。

二、功能齐全

1.适配打印灌装产线设备批次相关曲线
2.可追溯过往几个月的历史曲线数据,所见即所得:鼠标移动,即获取当前采样值,诊断时直观方便
3.列举传感器的数值清单
4.生成PDF,支持网络打印/归档。
5.最短追溯到秒级,分辨率远高于传统记录仪
6.支持分参数打印,告别多曲线聚集,参数值难以查找

三、技术优势

1.采用HMI系统触摸屏的原始数据作为数据源(原始数据加密),PDF报告可二次生成,相比传统记录仪方式更好满足合规需求。
2.数据源的统一性,使得与触摸屏系统曲线保持一致。从而从根本上解决记录仪曲线与触摸屏系统时间有差异,曲线波形不一致的问题。(曲线波形不一致是因为记录仪采样率很低,远远比不上触摸屏HMI系统,因此记录仪记录的曲线容易丢失部分快速变化的过程)

四、报告样例

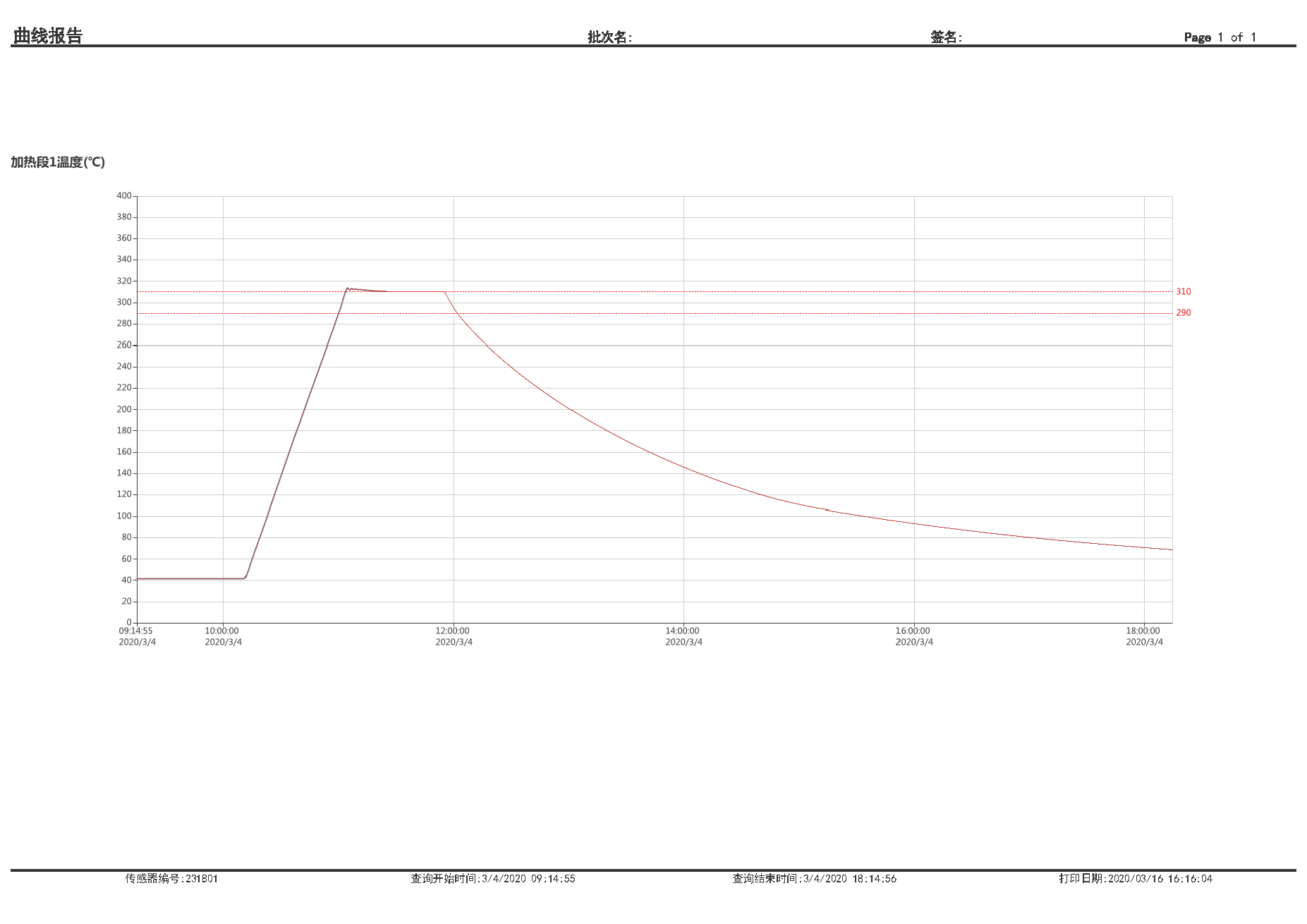

1.HQL批报告样例

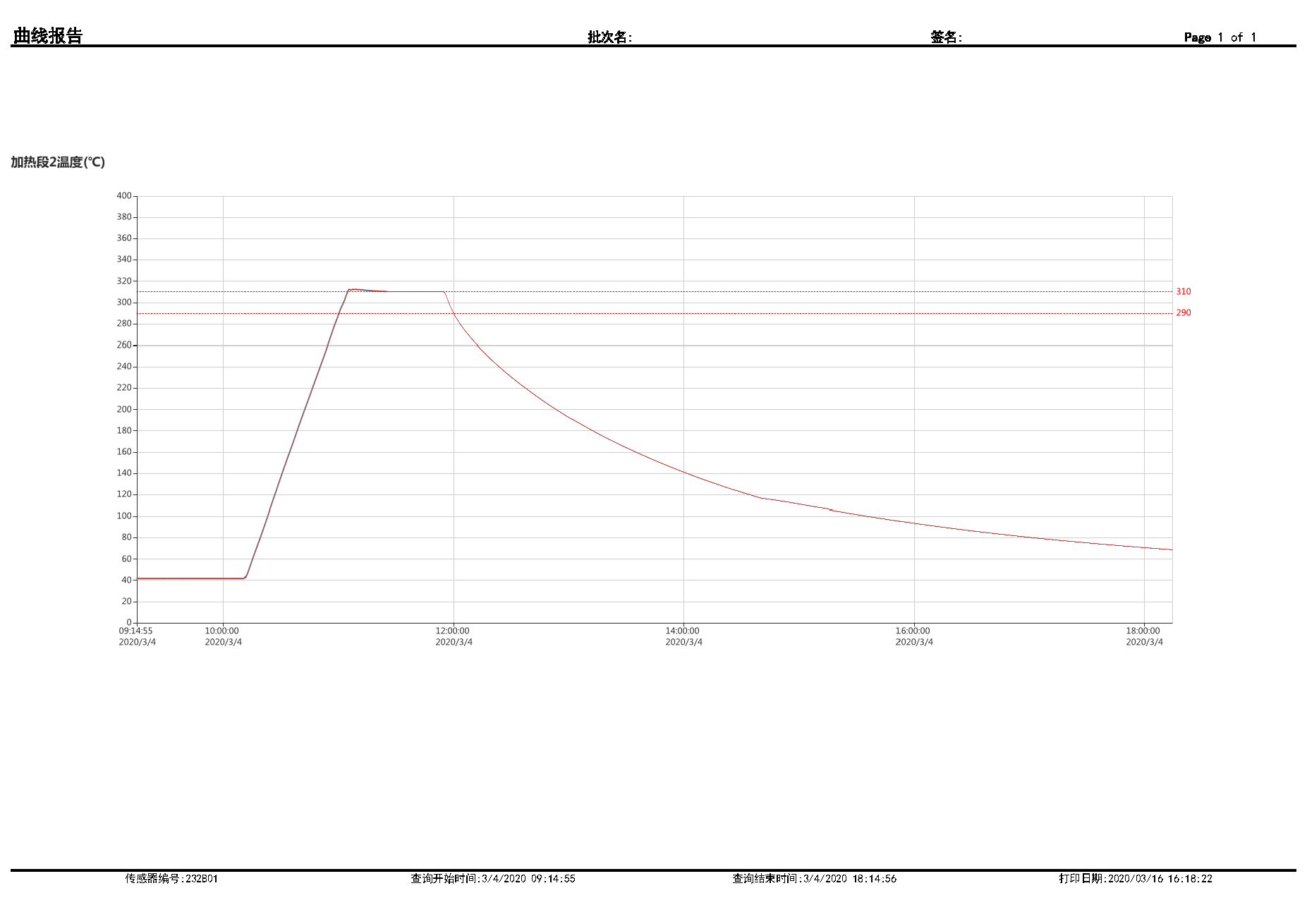

PDF文件页1:
PDF文件页2:
PDF文件页3:
PDF文件页4:

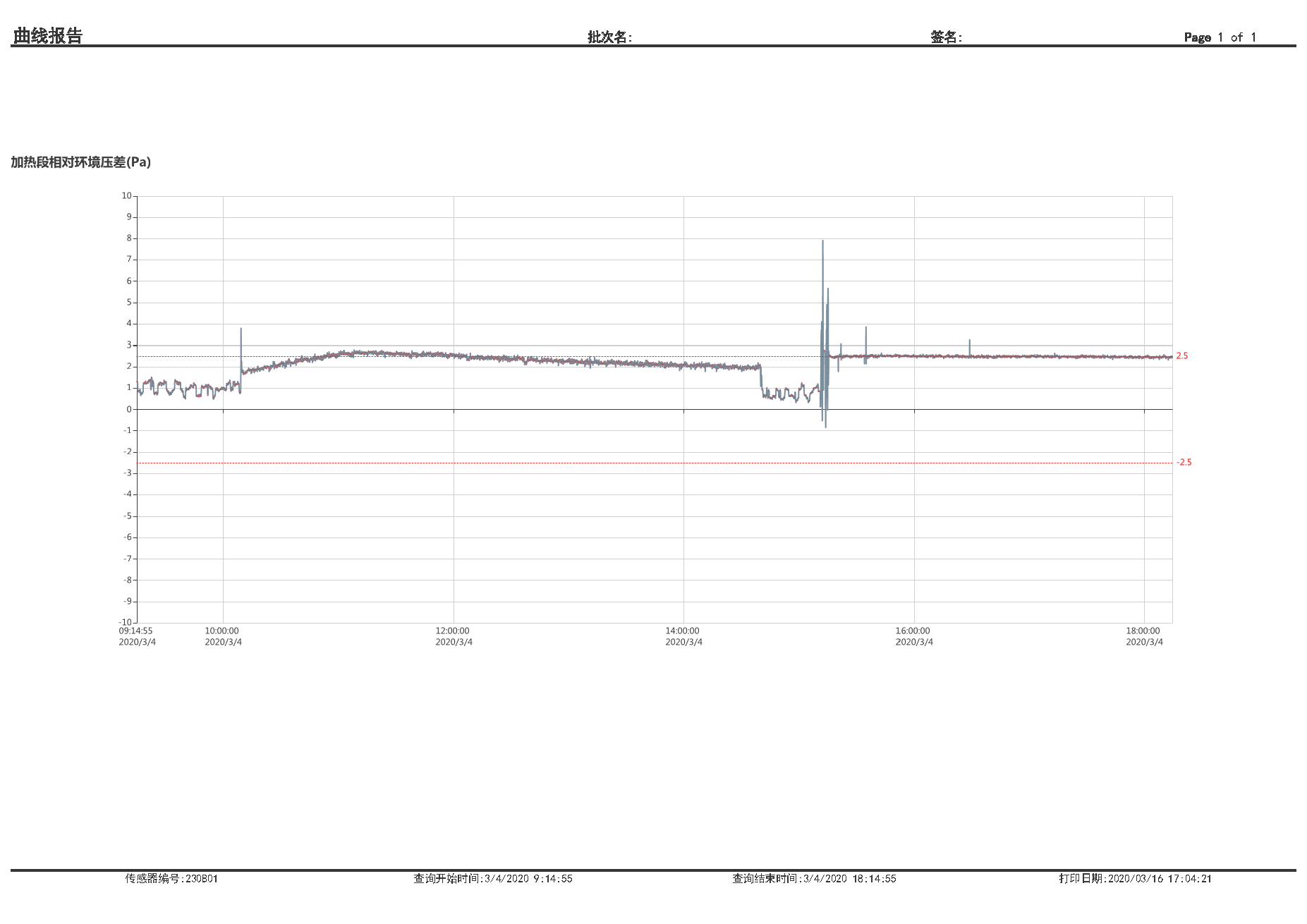

2.异常时刻诊断报告

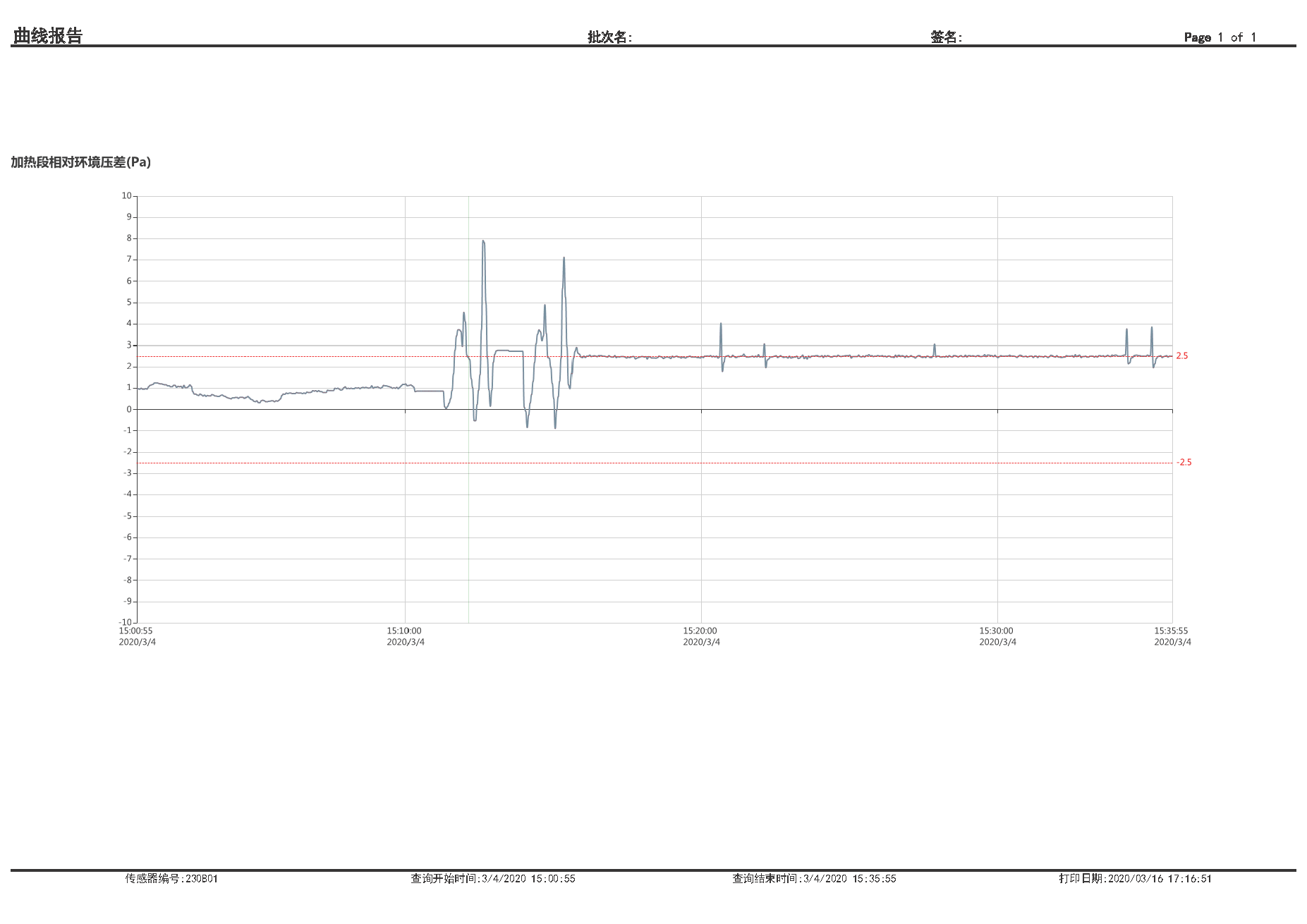

CurvePrint_2020_03_16 17_16_51_0964_ASIA-PC_Mar-16-171705-2020_Conflict.png

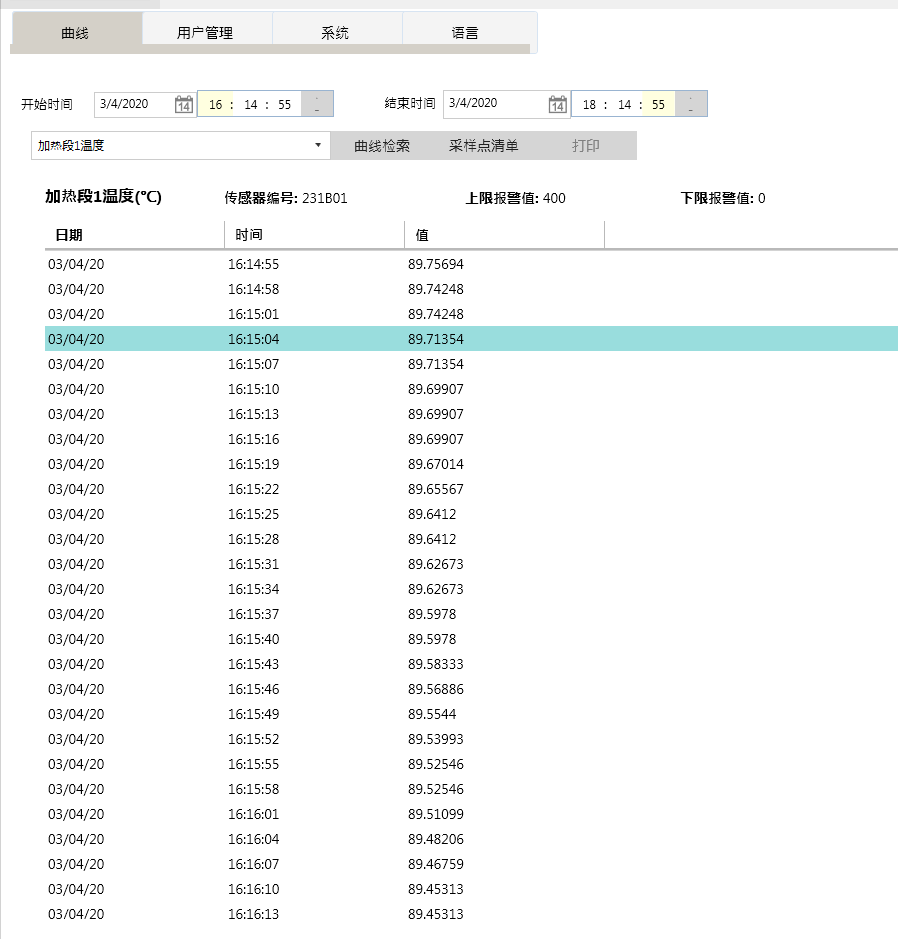

3.数据清单:辅助诊断,直观快速

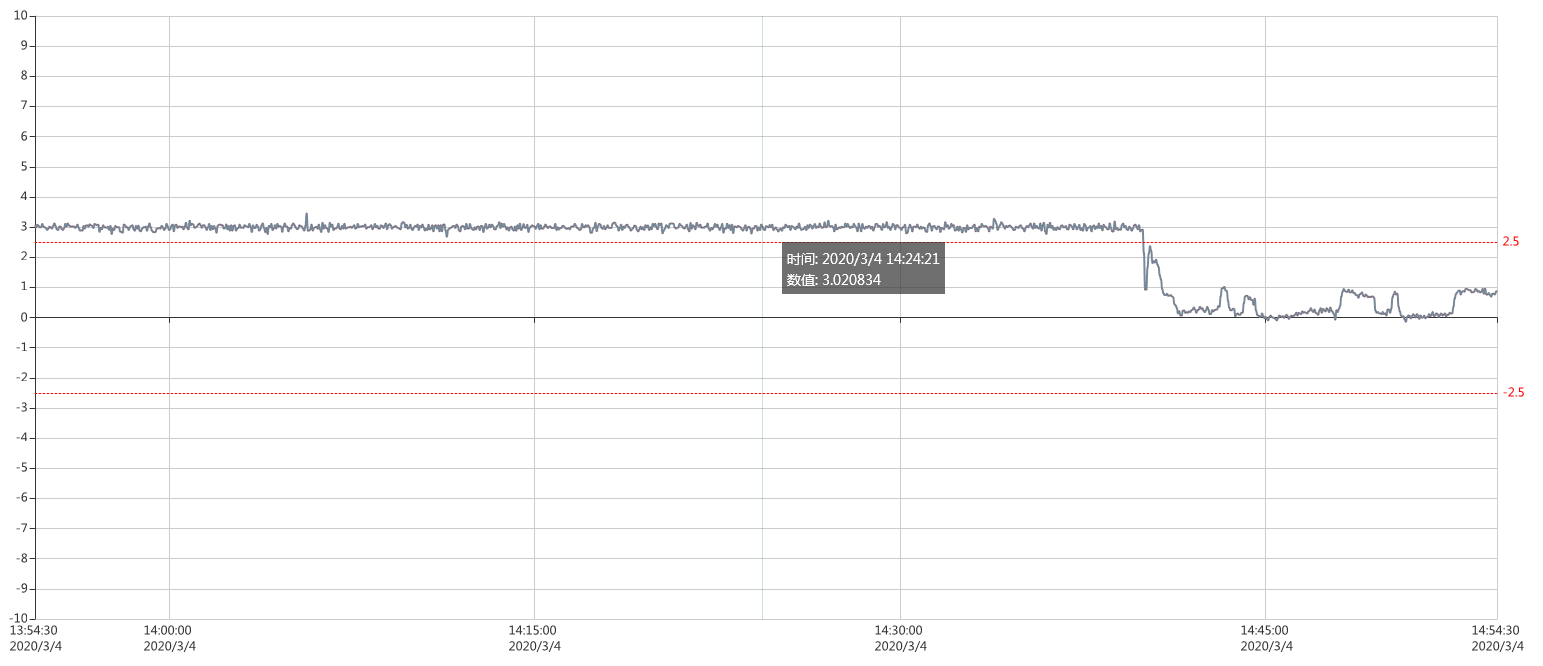

4.所见即所得,移动鼠标,即可获取当前时刻传感器数值,高效协助诊断
5.报告页尾中标识传感器编号,协助快速现场排查

五、软件良好遵循GAMP5设计

作为ACAT SCADA系统的子模块,软件具备完备的用户管理,审计追踪等选项功能。
文档与验证:硬件与软件设计文档,功能测试文档,报警测试文档。
