Danfoss 变频器报警与故障代码全解


Danfoss变频器是应用普遍的电气元件。
用来驱动各种电机。
本篇文章分享了FC系列的报警代码和故障说明,用以辅助诊断故障。
报警代码,可见于LCD面板,同时变频器的故障灯可以指示是否发生了报警或故障。

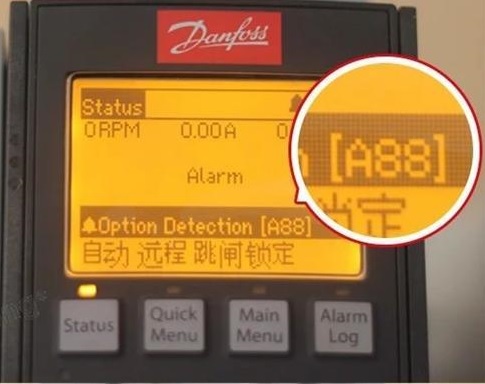

LCD面板参见下图(不同型号有所差别):


报警代码 报警内容 故障说明

1    1OV电压低
2    53/54端子 断线           模拟信号低于最低设置的50%
3    无负载                   无电动机
4    主电源缺相
5    直流回路电压高
6    直流回路电压低
7    直流回路过压    410V/855V/975V
8    直流回路欠压    185V/373V/532V
9    逆变器过载    超载98%报警,100%跳闸
10    电动机过热    外接温度传感器
11    电动机热电阻开路    传感器开路
12    转矩极限
13    过电流     大于额定电流200%
14    接地
15    硬件不兼容
16    短路
17    控制字超时
20    温度输入错误,未接传感器
21    参数超出范围
22    起重机机械制动
23    内部风扇故障
24    外部风扇故障
25    制动电阻短路
26    制动电阻功率极限
27    制动斩波器故障    内部制动控制管短路
28    制动检查失败
29    变频器温度过高
30    输出U相缺相
31    输出V相缺相
32    输出W相缺相
33    充电故障    短时间内上电次数过多
34    现场总线通讯故障
35    选件故障    选件电源或通讯不良
36    主电源故障
37    相位不平衡    电源单元之间的电流不平衡
38    内部故障    CPU等软件故障
39    散热片传感器    温度传感器无反馈
40    T27过载    27号端所接负载故障
41    T29过载    29号端所接负载故障
42    X30/6/7    X30/6号端所接负载故障
43    扩展电源    MCB113外接
45    接地故障2
46    功率卡电源    24V/5V/和+/-18V故障
47    24V控制电源故障    外接24V电源
48    1.8V电源下限
49    速度极限    超出上下限范围
50    自整定调整失败
51    自整定异常    电机电压,电流,功率设置错误
52    自整定电流过低
53    自整定 电机过大
54    自整定电机过小
55    自整定参数超范围
56    自整定中断    用户中断
57    自整定超时
58    自整定内部工作
59    电流极限    超过4-18设定值
60    外部互锁
61    反馈错误
62    输出频率极限    超出最大输出频率
63    机械制动过低
64    电压极限
65    控制卡温度过高    应该在80度内
66    散热片温度低    传感器开路
67    选件配置更改    有添加或者移除选件
68    安全停止    安全回路开路
69    功率卡温度
70    FC配置不合规    控制卡与功率卡不符合要求
71    PTC  安全停止    MCB112PTC热敏电阻卡激活安全停止
72    危险故障    MCB112卡非法组合安全停止方式
73    安全停止自动重新启动
74    PTC热敏电阻    电阻未工作
75    非法协议选择
76    功率单元设置
77    精简功率模式
78    跟踪错误
79    功率部分配置不合规
80    变频器初始化
81    CSIV文件坏
82    CSIV参数错误
83    非法选择组合
84    无安全选件
85    PROFIBUS严重故障
86    数字输入错误    传感器错误
88    选件检测变动
89    机械制动滑移
90    反馈监测    检查与编码器的连接
91    AI54设置错误    54连接KTY,必须设置为电压模式
92    无流量    无电动机
93    空泵
94    曲线结束
95    皮带断裂
96    启动被延迟
97    停止已延迟
98    时钟故障
99    转子锁定
104    混合风扇故障
122    电机意外旋转
163    ATEX ETR 电流极限警告
164    ATEX ETR 电流极限报警
165    ATEX ETR 频率极限警告
166    ATEX ETR 频率极限报警
200    火灾模式
201    火灾模式处于活动状态
202    超过火灾模式极限
220    过载跳闸
243    制动IGBT故障
244    散热片温度    F机架变频器=29报警
245    散热片温度    F机架变频器=39报警
246    功率卡电源    F机架变频器=46报警
247    功率卡温度    F机架变频器=69报警
248    功率部分配置不合规    F机架变频器=79报警
250    更换新备件
251    新备件类型代码
