数据完整性解决方案-灌装产线过程数据记录(数据曲线)的导出与打印归档


背景
设备HMI系统缺陷:曲线只能检索与查看,过90天后记录就会丢失
缺点:无法生成PDF,无法打印,无法存档
数据完整性缺陷:重要生产数据(如HQL,CIP/SIP过程数据)缺失

解决方案
1.常规方案:SCADA方案或批记录集成曲线(价格高昂)
2.ACAT的创新方案:过程数据检索与曲线打印系统方案

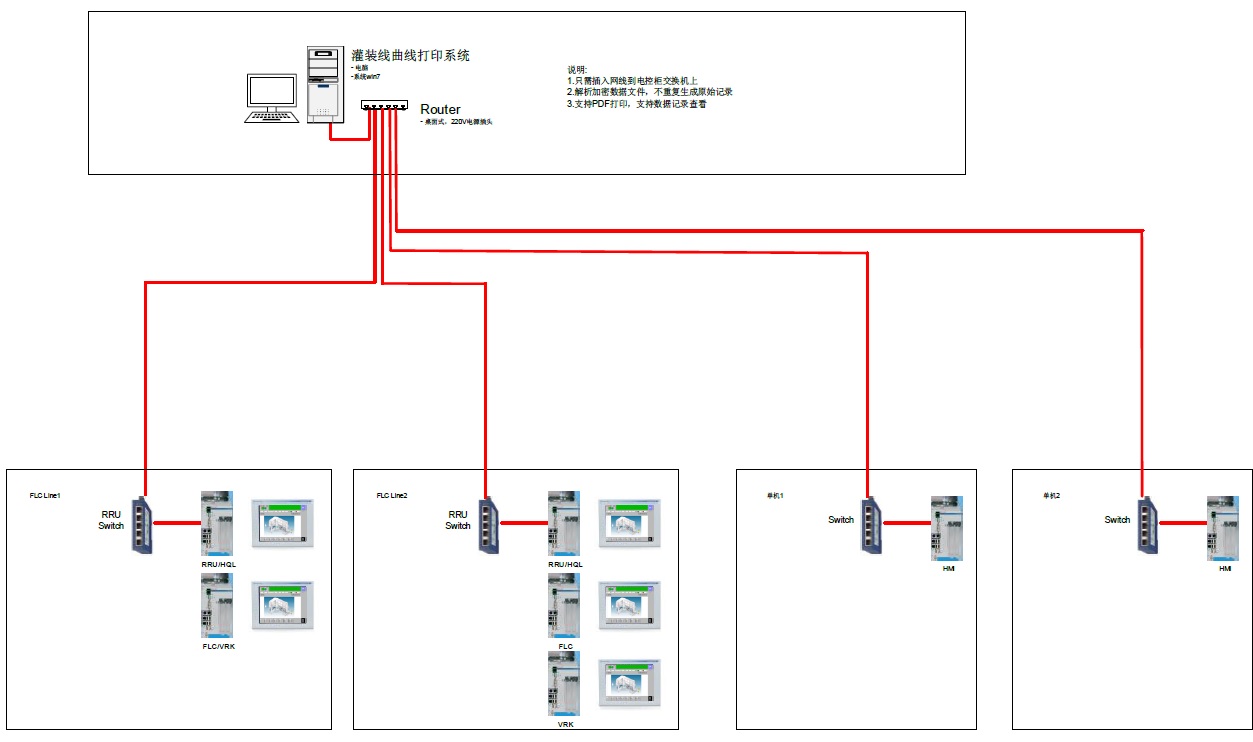

系统架构
-硬件
电脑一台(放置于非洁净区域即可),网线一根(插电气柜交换机上),无需变动原设备程序或接线。
-数据记录
解析原有Wonderware公司的Intouch系统加密数据文件,不二次生成原始数据记录,不影响原有控制系统。
-良好适配
现场软件无需调试,安装即可用。


软件功能
-用户管理
三级权限

-曲线
曲线检索
过程值清单检索
PDF打印
打印机接口

-审计追踪
操作记录

曲线功能

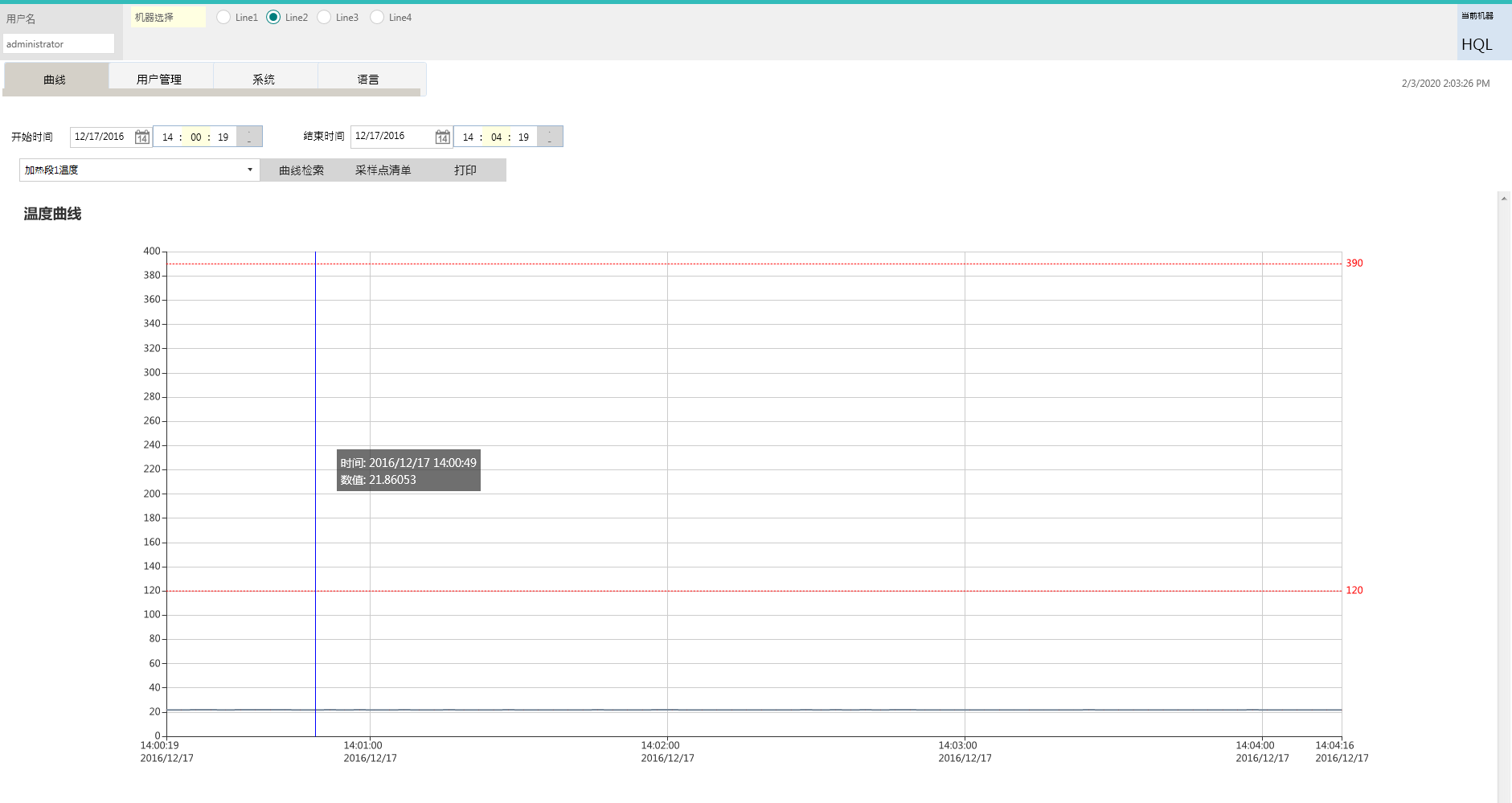

-可根据时间(或批次名)检索曲线:包含上下限标线,曲线名
-曲线上的采样点可移动鼠标进行查看

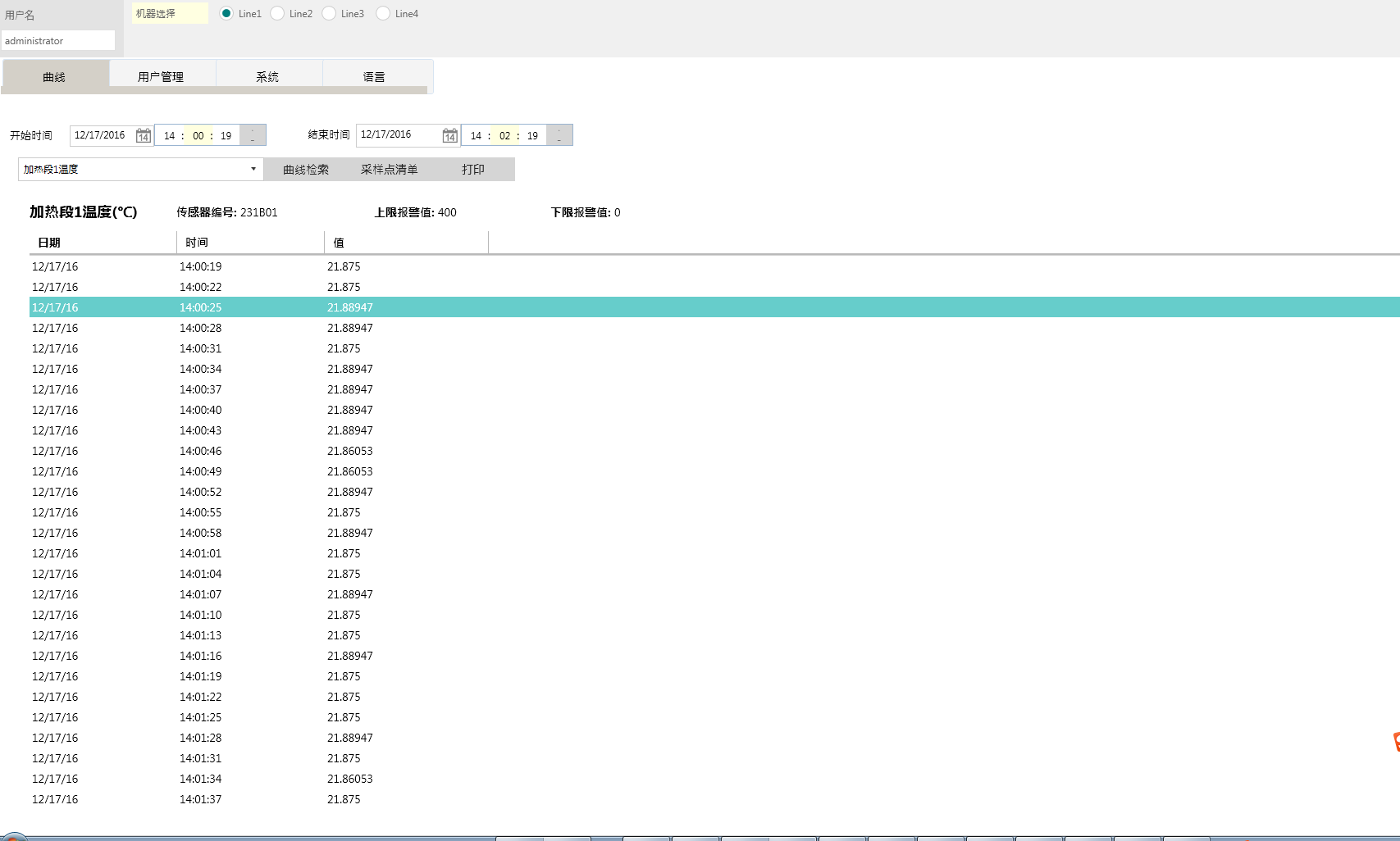

-可根据时间(或批次名)查看过程点传感器数值清单
-包含过程点名,传感器编号,数值上下限值。

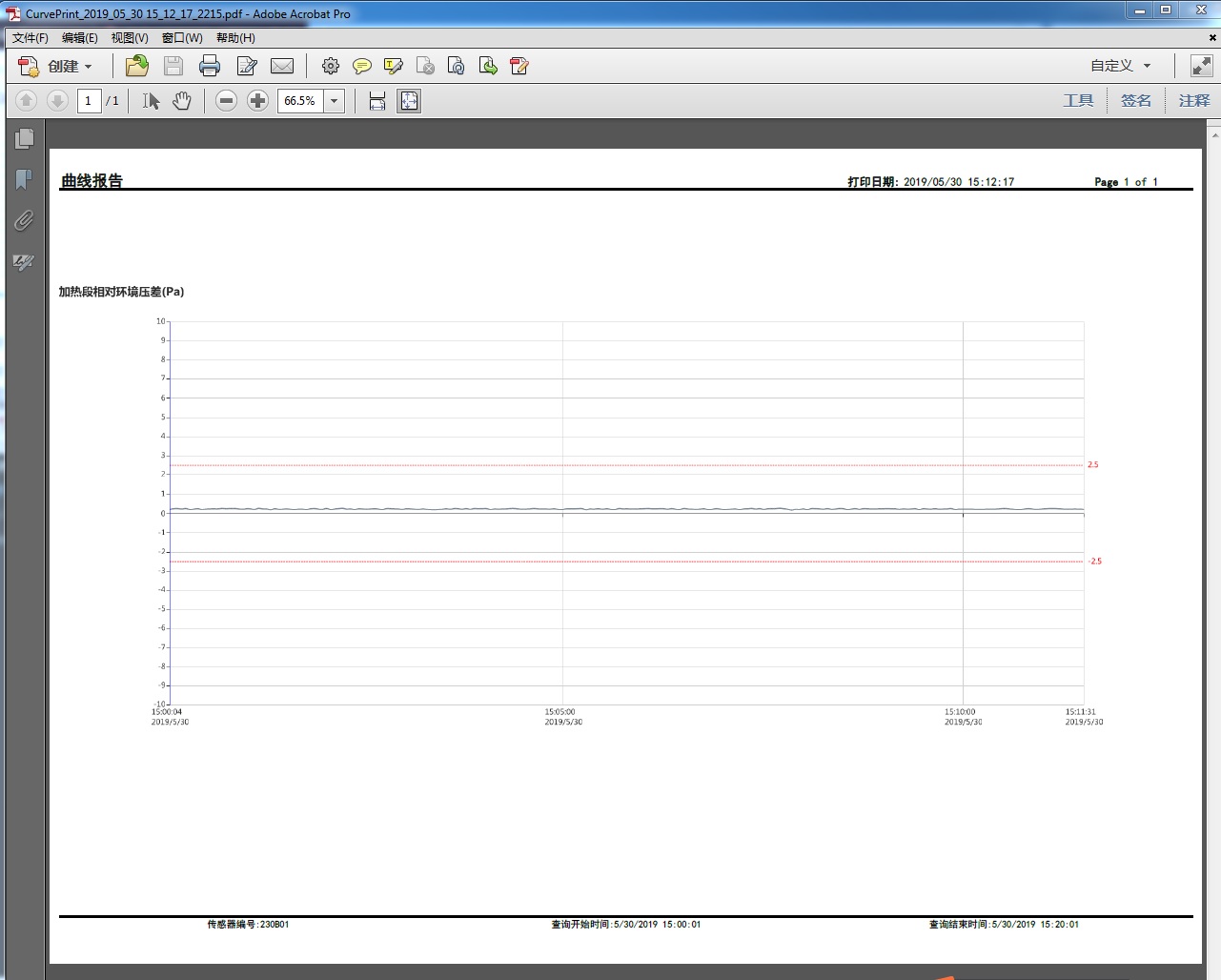

-可导出PDF文件:包含过程点名,传感器编号,数值上下限值,检索时间,打印时间
-可连接打印机打印

文档与验证
四类验证
-IQ/OQ
-HDS、SDS
硬件设计说明
软件设计说明
-FS,AFT
功能设计书
报警与功能测试
